APLICACIÓN NUMÉRICA:
Datos:
Adoptamos una sección ubicada a z = 25 cm. Sobre la misma se efectuará el análisis de corrimientos.
Cálculo de u para z = 25 cm
Cálculo de v para z = 25 cm
Cálculo de w para z = 25 cm
El valor de la tensión sz vale:
Cálculo de las reacciones de vínculo:
Tomamos un elemento sólido de: ancho: 12,5 cm; largo: 12,5 cm; altura: 12,5 cm. Este elemento tiene en su cara 6 (plano de vinculación) una superficie de 156,25 cm2, y la reacción en esta cara es de 2 kgf/cm2.

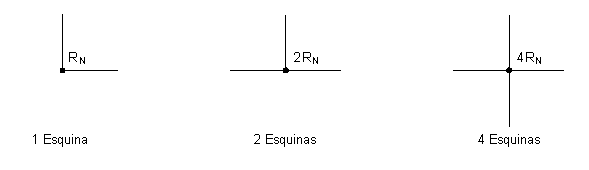

La reacción en cada esquina del sólido es:
Entonces la reacción en los siguientes casos vale:
RN = 78,125 kgf
2 .
RN = 156,25 kgf
4 .
RN = 312,5 kgf
A fin de comparar los valores obtenidos analíticamente se confeccionna la tabla siguiente:
| Puntos | u | v | w | Reacciones | sz (kgf/cm2) |
| A: (25;25;25) | 1,258.10-5 cm | 1,258.10-5 cm | - 3,846.10-5 cm | --- | --- |
| B: (25;25;0) | 1,258.10-5 cm | 1,258.10-5 cm | 0 | 78,125 kgf | --- |
| C: (25;12,5;0) | 1,258.10-5 cm | 6,288.10-6 cm | 0 | 156,25 kgf | --- |
| D:(12,5;12,5;0) | 6,288.10-6 cm | 6,288.10-6 cm | 0 | 312,5 kgf | --- |
| Todo el solido | --- | --- | --- | --- | -2 kgf/cm2 |
Los puntos A, B, C y D son los mismos que se tomaran en la aplicación SAP, a fin de comparar resultados.
