Utilizando los conocimientos obtenidos en Resistencia de Materiales, proponemos las hipotesis de tensiones. Se tendrán en cuenta los dos efectos (el de la carga exterior N y el del peso propio).

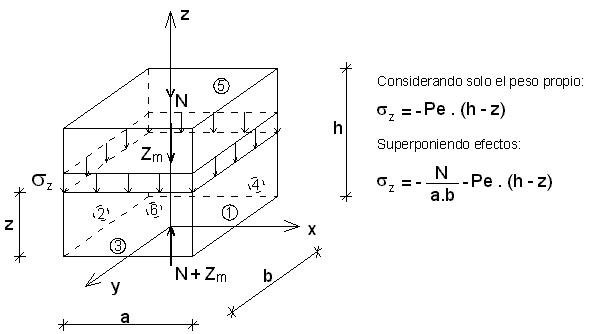

Hipótesis de tensiones
Estudiaremos el problema en un plano
paralelo al XY y con la condición:
0 £ z £ h. Donde sz es la unica tensión distinta de
cero.
Las círculos en línea llena indican caras vistas, mientras que los círculos en líneas de trazo indican caras no vistas.
Hipótesis de fuerzas
másicas
En este caso no se
tendrán en cuenta las fuerzas masicas, ese estudio de realizará en el apartado
de compresión con peso propio:
Xm = Ym = 0 ; Zm = - Pe
Hipótesis de fuerzas de
contorno
|
Cara 1, 2, 3, 4:
|
Cara 5:
 |
Cara 6:
 |
