COMPRESIÓN SIMPLE

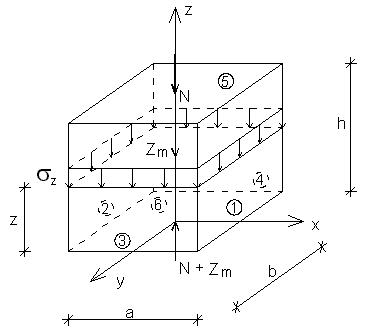

Las círculos en línea llena indican caras vistas, mientras que los círculos en líneas de trazo indican caras no vistas.

CONVENCIÓN DE SIGNOS:

Serán positivas las tensiones (normales o tangenciales) que actuando en caras vistas (o de normal positiva), tengan el mismo sentido que el eje de dirección paralela; y serán negativas las que actuando en caras no vistas (o de normal negativa), tengan sentido contrario al eje de dirección paralela.

NUMERACIÓN DE LAS CARAS Y DIRECCIÓN DE LOS EJES:

Analíticamente tomaremos:

  • La cara perpendicular al eje x, de coordenada x positiva, es la cara 1.

  • La cara perpendicular al eje x, de coordenada x negativa, es la cara 2.

  • La cara perpendicular al eje y, de coordenada y positiva, es la cara 3.

  • La cara perpendicular al eje y, de coordenada y negativa, es la cara 4.

  • La cara perpendicular al eje z, de coordenada z positiva, es la cara 5.

  • La cara perpendicular al eje z, de coordenada z = 0, es la cara 6.

Programa SAP:

  • La cara perpendicular al eje y, de coordenada y negativa, es la cara 1.

  • La cara perpendicular al eje x, de coordenada x positiva, es la cara 2.

  • La cara perpendicular al eje y, de coordenada y positiva, es la cara 3.

  • La cara perpendicular al eje x, de coordenada x negativa, es la cara 4.

  • La cara perpendicular al eje z, de coordenada z = 0 , es la cara 5.

  • La cara perpendicular al eje z, de coordenada z positiva, es la cara 6.
