APLICACIÓN NUMÉRICA:

Datos:

Adoptamos una sección ubicada a z = 100 cm. Sobre la misma se efectuara el análisis de corrimientos.

Cálculo de u para z = 100 cm, cuando x = 12,5 cm.

Cálculo de v para z = 100 cm, cuando y = 12,5 cm.

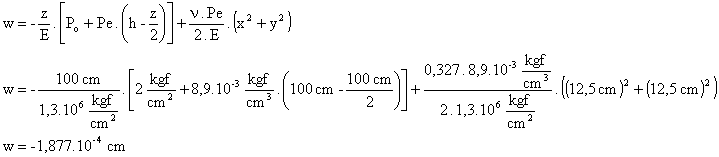

Cálculo de w para z = 100 cm, con x = 12,5 cm, e y = 12,5 cm.

El valor de la tensión sz en un plano con coordenada z = 25 cm, vale:

Cálculo de las reacciones de vínculo:

Tomamos un elemento sólido de: ancho: 12,5 cm; largo: 12,5 cm; altura: 12,5 cm. Este elemento tiene en su cara 6 (plano de vinculación) una superficie de 156,25 cm2, y la reacción en esta cara es:

La reacción puntual en el centro del elemento sólido es:

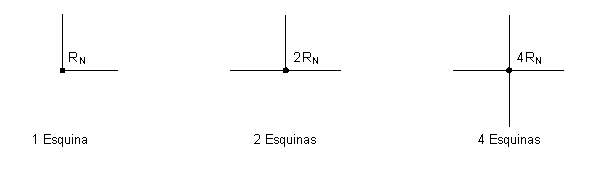

Entonces la reacción en los siguientes casos vale:

RN = 112,891 kgf

2 . RN = 225,781 kgf

Cuadro de texto: 112,891 kgfCuadro de texto: 225,781 kgfCuadro de texto: 225,781 kgfCuadro de texto: 451,5625 kgf4 . RN = 451,5625 kgf

























A fin de comparar los valores obtenidos analíticamente se confecciona la tabla siguiente:



Puntos

u

v

w

Reacciones

sz (kgf/cm2)

A:    (12,5;12,5;100)

6,288.10-6 cm

6,288.10-6 cm

-1,877.10-7 cm

---

---

B:      (25;25;0)

---

---

---

112,891 kgf

---

C:   (25;12,5;0)

---

---

---

225,781 kgf

---

D:(12,5;12,5;0)

---

---

---

451,5625 kgf

---

Sección de cota z = 25 cm

---

---

---

---

-2,6675 kgf/cm2

Los puntos A, B, C y D son los mismos que se tomaran en la aplicación SAP, a fin de comparar resultados.
